XW4B100大罐自动封罐机

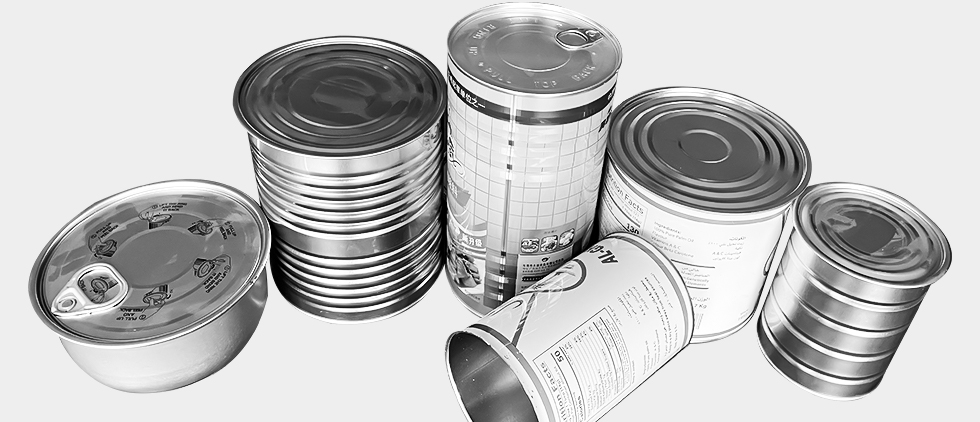

本机是4个封口头数的封罐机，适用于封制果酱、果汁和其它食品的圆形实罐（大罐），也可用于空罐封底之用。它具有整机运行平稳、封口质量好、造型美观大方、使用维修方便、触摸屏操作、变频调速等特点。采用PLC、变频器、人机界面控制系统。通过设备上的各种传感器，在触摸屏上可以显示出准确的生产速度和生产数量，生产速度根据用户要求可以在触摸屏上自行设定。整机具有主电机及其他电器的各种保护，如过载、过压等。同时在触摸屏上会自动显示出相应的各种故障，方便用户查找故障原因。

联系我们

功能特性

主要机器部件

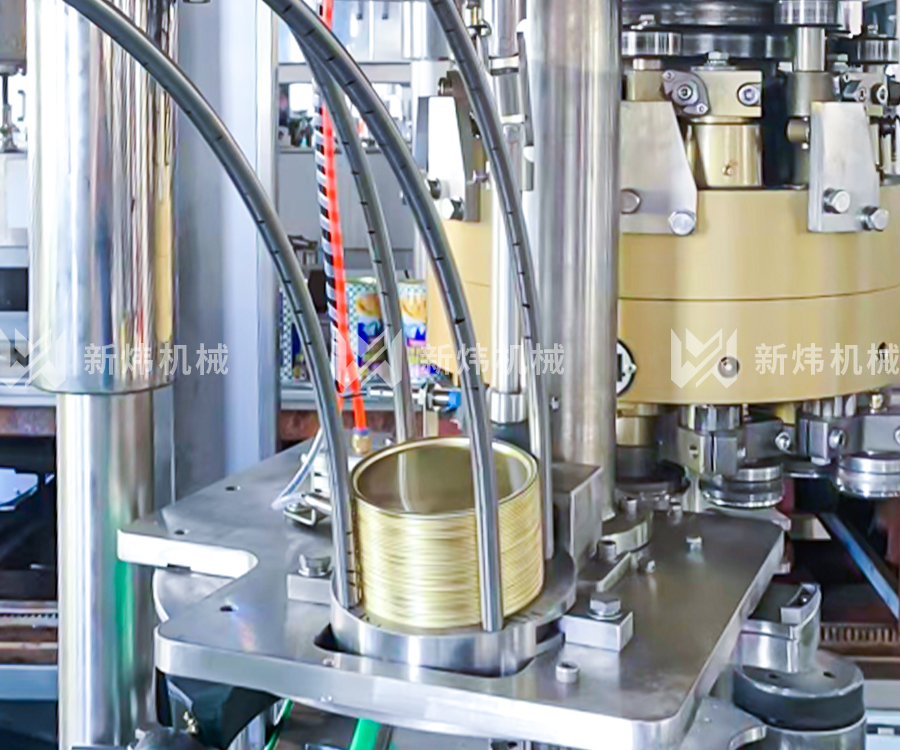

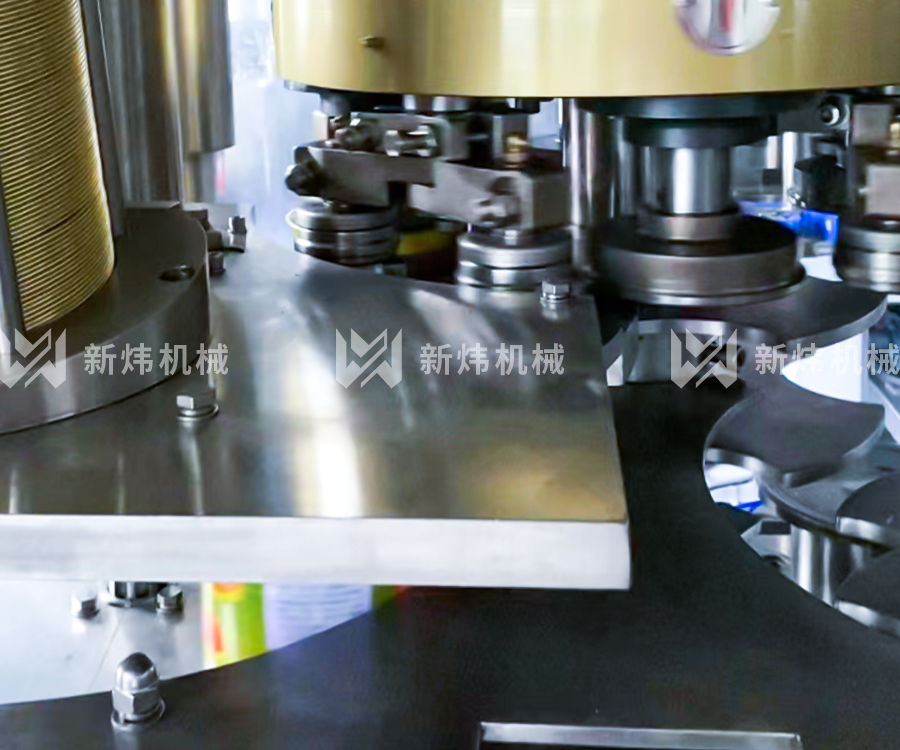

本机由工作台、升降托罐、凸轮支架、托罐盘、封口机体、压头、封口轮、打盖头、出罐拔轮、传动系统、电器系统等部件组成。

材质

a．传动部件：优质碳素钢
b．输送带部件：侧板为304不锈钢，输送链为POM平顶链
c．封口部件：优质碳素钢、轴承钢、工具钢
d．拔盘、轨道部件：304不锈钢
e．机座：优质碳素钢，外包304不锈钢

电气配置

控制部分

名称	型号	规格	起源
PLC	DVP14SS211R	24V 直流	台湾台达
人机界面	B07S411	7寸彩色	台湾台达
开关电源	PMC-024V050W1AA	220V 交流	台湾台达
变频器	Z2400-7R5G/5R5P	380V 7.5kw	上海众辰
急停按钮	TN2BKR-2C	安装孔 22mm	国产

低压部分

名称	型号	规格	产地
空气开关	DZ47-60	40A 3P	国产
空气开关	DZ47-60	4A 1P	国产
接触器	NC1-0911	线圈 220V AC	国产
断路器	DZ108-4/211	2.5-4A	国产

传感器、按钮部分

中间继电器	RJ2S-CL-D24	24VDC	国产
照明按钮	YW1L-MF2E10Q4G	24V 直流 LED	国产
接近开关	PR12-4DN	24V 直流 NPN	奥托尼克斯
接近开关	PR18-4DN	24V 直流 NPN	奥托尼克斯

主要技术参数

主要技术参数

型号：	XW4B100	封罐头数：	4
生产能力：	20-100罐/分钟	适用罐径：	Ф99~Ф153mm
适用罐高：	60~200mm	功率：	5.5千瓦
重量：	2500公斤	外形尺寸：	2500X1800X2000mm
